Λεπτομέρειες:
|
Όνομα προϊόντων: | UG GYFTY53 καλώδιο οπτικών ινών | Εφαρμογή: | υπόγεια κατευθύνετε θαμμένος |
---|---|---|---|
Αριθμός αγωγών: | 144 πυρήνες | Τύπος: | 2 4 6 8 12 24 48 96 καλώδιο οπτικών ινών 144 πυρήνων |
Χρώμα: | Ο Μαύρος ή προσαρμόζει | Σακάκι: | PE |
Τύπος καλωδίου: | τυποποιημένο καλώδιο οπτικών ινών κεντρικών χαλαρό σωλήνων GYFTY53 άμεσο θαμμένο | ||
Υψηλό φως: | Θαμμένο καλώδιο GYFTY53 οπτικών ινών,GYFTY53 υπόγειο καλώδιο οπτικής ίνας,144cores GYFTY53 Άμεσο θαμμένο καλώδιο οπτικών ινών |

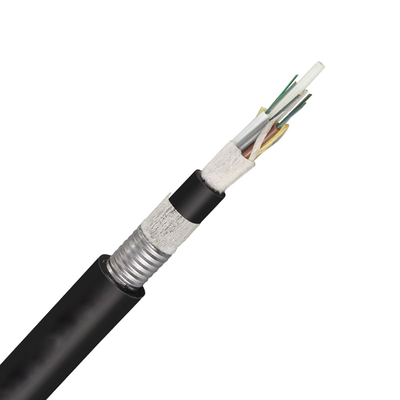

12 UG πυρήνων υπόγειο άμεσο καλώδιο GYFTY53 οπτικών ινών ενταφιασμών
Το υπόγειο άμεσο θαμμένο καλώδιο GYFTY53 οπτικών ινών σχεδιάζεται για να παρέχει στις υψηλές αριθμήσεις ινών την ευελιξία και τη μεταβλητότητα που απαιτούνται για τις σημερινές πιό απαιτητικές εγκαταστάσεις, συμπεριλαμβανομένου άμεσου που θάβεται. Με τις αριθμήσεις ινών μέχρι 288 και τα σχέδια σκελών της SZ.
Στο καλώδιο GYFTY53, οι single-mode/πολλαπλού τρόπου ίνες τοποθετούνται στους χαλαρούς σωλήνες, τους σωλήνες γεμίζουν με την εμποδίζοντας ένωση πλήρωσης νερού. Οι σωλήνες και τα υλικά πληρώσεως είναι προσαραγμένοι γύρω από το μέλος δύναμης σε έναν κυκλικό πυρήνα καλωδίων. Κατόπιν το καλώδιο ολοκληρώνεται με μια θήκη PE. Όποιος γεμίζουν με την ένωση πλήρωσης για να το προστατεύσει. Αφότου εφαρμόζεται PSP πέρα από την εσωτερική θήκη, το καλώδιο ολοκληρώνεται με μια εξωτερική θήκη PE.
Εφαρμογή:
1. Άμεσος ενταφιασμός
2. Υπόγεια
3. Σπονδυλική στήλη Διαδίκτυο
Χαρακτηριστικά:
Άριστη μηχανική και απόδοση θερμοκρασίας που εγγυάται από το ακριβές υπερβολικό μήκος ινών
Κρίσιμη προστασία στις ίνες,
Άριστες αντίσταση και ευελιξία συντριβής
Τα ακόλουθα μέτρα λαμβάνονται για να εξασφαλίσουν την απόδοση φραξίματος νερού του καλωδίου:
- Ενιαίο χαλύβδινο σύρμα που χρησιμοποιείται ως κεντρικό μέλος δύναμης
- Ειδική νερό-εμποδίζοντας ένωση πλήρωσης στο χαλαρό σωλήνα.
Εμπόδιο υγρασίας PSP
- 100% γεμίζοντας και νερό-εμποδίζοντας υλικό πυρήνων καλωδίων.
Τύπος καλωδίων | Τύμπανο | ||||
Ύψος (χιλ.) | Πλάτος (χιλ.) | Εσωτερική διάμετρος (χιλ.) | Μήκος (χλμ) | Τύπος τυμπάνων | |
GYFTY53-12 | 950 | 760 | 400 | 2 | Ξύλινο τύμπανο |
GYFTY53-24 | 950 | 760 | 400 | 2 | Ξύλινο τύμπανο |
GYFTY53-48 | 1000 | 760 | 400 | 2 | Ξύλινο τύμπανο |
GYFTY53-96 | 1150 | 760 | 450 | 2 | Ξύλινο τύμπανο |
GYFTY53-144 | 1300 | 760 | 500 | 2 | Ξύλινο τύμπανο |
Πρότυπος αριθμός | GYFTY53 |
Τύπος ινών | G652D |
Αρίθμηση ινών | 2~144 |
Χαλαρή διάμετρος σωλήνων | 1.85mm2.1mm |
Χαλαρός σωλήνας | PBT |
Κεντρικό μέλος δύναμης | FRP |
Εμποδίζοντας ταινία νερού | Μη υφανθε'ν ύφασμα |
Σακάκι | PE |
Διάμετρος καλωδίων (Nom.) | 12~15mm |
Εκτατή δύναμη | 600/1500N |
Αντίσταση συντριβής | 300/1000N |
Κάμπτοντας ακτίνα | 20×Cable διάμετρος (δυναμική) |
10×Cable διάμετρος (στατική) | |
Λειτουργούσα θερμοκρασία | -40 ~ +60℃ |
Χαρακτηρισμός θηκών καλωδίων | ||||||||||
XXXOFC 2021 GYFTY53 XXCORE SM XXXXM | ||||||||||
XXXOFC | εμπορικό σήμα κατασκευής, (ως διαταγή πελατών) | |||||||||
2021 | έτος κατασκευής | |||||||||
GYFTY53 | τύπος καλωδίων | |||||||||
XXXXM | σημάδια για τους μετρητές |
Στοιχείο | Παράμετρος | |
Ίνα-G652D | Συντελεστής μείωσης | 1310nm dB/km ≤0.4 |
1550nm dB/km ≤0.3 | ||
Εξωτερικό σακάκι | Υλικό | MDPE |
Χρώμα | Μαύρος | |
Ελάχιστη κάμπτοντας ακτίνα | Στατικός | 10 φορές διάμετρος καλωδίων |
Δυναμικός | 20 φορές διάμετρος καλωδίων | |
Επανάληψη της κάμψης | Φορτίο: 150N αριθμός κύκλων: 30 καμία προφανής προσοχή προσθηκών, κανένα σπάσιμο ινών και καμία ζημία καλωδίων. | |
Εκτατή απόδοση | Βραχυπρόθεσμος | 1500N η προσθήκη attention≤0.1dB, πίεση ≤0.15% ινών |
Συντριβή | Βραχυπρόθεσμος | 1000N/100mm η προσθήκη attention≤0.1dB |
Torsion | Φορτίο: 150N αριθμός κύκλων: 10 γωνία συστροφής: ±180° καμία προφανής προσοχή προσθηκών, κανένα σπάσιμο ινών και καμία ζημία καλωδίων. | |
Αντίκτυπος | Ενέργεια αντίκτυπου: 450g×1m ακτίνα του κεφαλιού σφυριών: 12.5mm αριθμός αντίκτυπου: 5 καμία προφανής προσοχή προσθηκών, κανένα σπάσιμο ινών και καμία ζημία καλωδίων. |
Παράμετροι της ενιαίας ίνας τρόπου: | |||
Στοιχεία | Περιγραφή | ||
G.652.D | G.655 | ||
Μείωση (dB/km) | 1310nm | ≤0.36 | ≤0.40 |
(Μετά από το καλώδιο) | 1550nm | ≤0.22 | ≤0.25 |
Κομμένο καλώδιο μήκος κύματος (χιλ.) | ≤1260 | ≤1450 | |
Μήκος κύματος μηδέν-διασποράς (χιλ.) | 1300~1324 | ≤1520 | |
Κλίση μηδέν-διασποράς ([CP (nm2·χλμ)]) | ≤0.092 | - | |
Κλίση διασποράς (1550nm) ([CP (nm2·χλμ)]) | - | ≤0.0084 | |
1310nm διάμετρος τομέων τρόπου (μm) | 8.7~9.5 | - | |
1550nm διάμετρος τομέων τρόπου (μm) | 9.8~10.8 | 9.1~10.1 | |
Πυρήνας/ντυμένο concentricity λάθος (μm) | ≤0.6 | ≤0.6 | |
Διάμετρος επένδυσης (μm) | 125±0.7 | 125±0.7 | |
Μη-κυκλικότητα επένδυσης (%) | ≤1.0 | ≤1.0 | |
Αρχική διάμετρος επιστρώματος (μm) | 235~250 | 235~250 | |
(Πριν από να είστε χρωματισμένος) | |||
Επίπεδο δοκιμής απόδειξης (kpsi) | ≥100 | ≥100 | |
Atttenuation με την κάμψη της απώλειας (DB) | @1550nm, ακτίνα 25 χιλ., 100 στροφές | ≤0.05 | ≤0.05 |
@1550nm, ακτίνα 16 χιλ., 1 στροφή | ≤0.05 | ≤0.05 |
Μείωση και εύρος ζώνης της πολυ οπτικής ίνας τρόπου: | |||||||
Τύπος ινών | 850/1300nm μείωση (20℃) (μετά από το καλώδιο) | Άνω των fi το τροπικό εύρος ζώνης | Αποτελεσματικό τροπικό εύρος ζώνης | Απόσταση υποστήριξης εφαρμογής επάνω (σε 850nm) | |||
Χαρακτηριστική αξία | Ανώτατη αξία | 850/1300nm | 850nm | 40GBASE-SR4/100GBASE-SR101 | 10gbase-SR | 1000base-SR | |
μονάδα | dB/Km | dB/Km | MHz.Km | MHz.Km | μ | μ | μ |
50/125 | 3.0/1.0 | 3.3/1.2 | ≥500/500 | - | - | - | - |
62.5/125 | 3.0/1.0 | 3.3/1.2 | ≥200/500 | - | - | - | - |
OM2+ | 3.0/1.0 | 3.3/1.2 | ≥700/500 | ≥950 | - | 140 | 170 |
OM3 | 3.0/1.0 | 3.3/1.2 | ≥1500/500 | ≥2000 | 150 | 300 | 550 |
OM4 | 3.0/1.0 | 3.3/1.2 | ≥3500/500 | ≥4700 | 750 | 1000 | 1100 |
